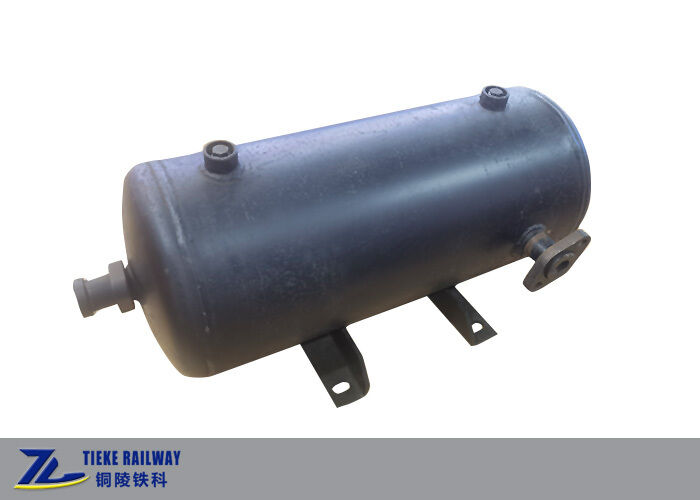

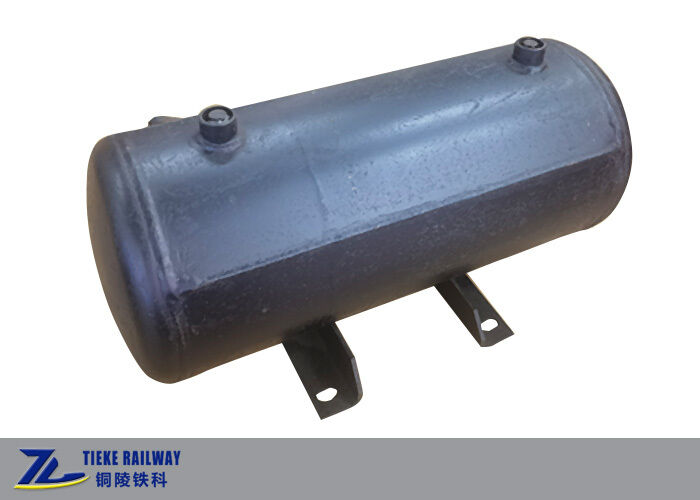

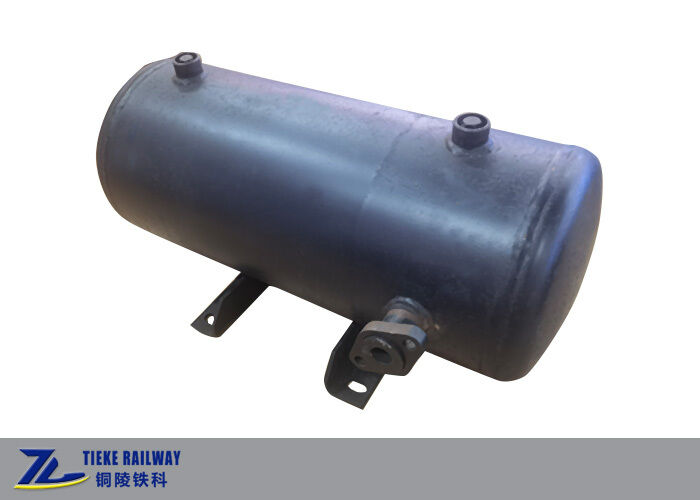

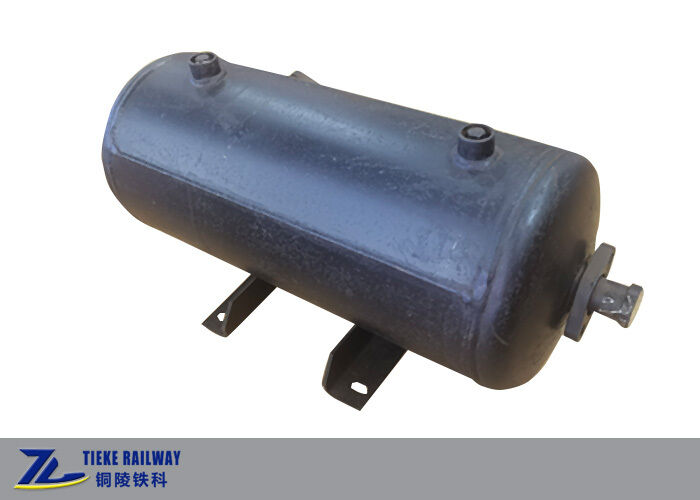

Двухкомнатный сварный железнодорожный воздушный резервуар 11*17 для тормозной системы грузового вагона

Двухкомнатный сварный железнодорожный воздушный резервуар 11*17 для тормозной системы грузового вагона

сварный железнодорожный воздушный резервуар

резервуар воздушного тормоза с двумя отсеками

резервуар тормозной системы грузового вагона

Место происхождения:

Китай

Фирменное наименование:

OEM Customized

Сертификация:

TB/T 1900, International Railway Pressure Vessel Spec

Номер модели:

11*17

Свяжитесь с нами
Спросите цитату
Подробная информация о продукции
модель:
11*17 Сварной железнодорожный воздушный резервуар с двумя отсеками
Оцененный объем:
Рабочая камера 11л, камера понижения давления 17л (допуск +/- 1%)
Оцененное рабочее давление:
600 кПа
Гидравлическое испытательное давление:
900 КПа
Габаритные размеры:
Длина 715 мм x Внешний диаметр 219 мм
Расстояние между центрами подъемных отверстий:
580 мм
Основной материал:
Углеродистая сталь Q245R/нержавеющая сталь (опция)
Вес нетто:
42 кг (углеродистая сталь) / 36 кг (нержавеющая сталь)
Стандарт исполнения:
Стандарт железнодорожной отрасли TB/T 1900 и международные спецификации железнодорожных сосудов под
Условия оплаты и доставки
Количество мин заказа
10 шт.
Цена
USD 100-600 / Piece
Упаковывая детали
Картонная коробка с белым блоком из пенопласта внутри.
Время доставки
15-30 дней на производство, 3-7 дней на склад.
Условия оплаты
Т/Т,Л/К,Вестерн Юнион
Поставка способности
500 штук в месяц
Описание продукта

Двухкамерный сварной железнодорожный ресивер 11*17

Обзор продукта

Этот двухкамерный ресивер представляет собой прочный сварной резервуар для хранения воздуха, специально разработанный для тормозных систем железнодорожных грузовых вагонов. Являясь основным компонентом пневматического тормозного оборудования железных дорог, он имеет интегрированную сварную конструкцию ресивера с внутренней перегородкой, разделяющей бак на две независимые герметичные камеры с номинальным объемом 11 л и 17 л соответственно. Этот железнодорожный ресивер, разработанный для тормозных кранов типа 120, обеспечивает стабильную и надежную поддержку давления воздуха для служебного торможения поезда, поддержания давления и функций медленного отпускания, широко применяясь на стандартных железнодорожных грузовых вагонах по всему миру.

Основные структурные и конструктивные преимущества

  • Интегрированная сварная конструкция: Применяется полный бесшовный процесс сварки с цельносварным корпусом цилиндра и герметизацией эллиптической головки. По сравнению с традиционными сборными конструкциями с фланцами, этот сварной ресивер отличается более высокой структурной жесткостью, нулевым риском утечки воздуха, повышенной устойчивостью к вибрации и адаптирован к условиям длительной высокочастотной вибрации при эксплуатации на железной дороге.
  • Двухкамерная независимая конструкция: Двухкамерный ресивер точно разделен на рабочую воздушную камеру объемом 11 л и камеру снижения давления объемом 17 л. Две камеры работают независимо, без взаимного влияния, обеспечивая точное пневматическое управление, эффективно оптимизируя чувствительность торможения поезда и гарантируя стабильную работу ступенчатого торможения и медленного отпускания.
  • Премиальный материал сосуда под давлением: Изготовлен из высококачественной стали для сосудов под давлением Q245R или по индивидуальному заказу из нержавеющей стали. Утолщенная стенка цилиндра обеспечивает превосходную стойкость к давлению, коррозии и низкотемпературную адаптивность, отвечая строгим эксплуатационным требованиям сложных железнодорожных рабочих сред.
  • Стандартизированный интерфейс и установка: Оснащен стандартными пневматическими резьбовыми интерфейсами и сливными пробками для каждой камеры, что облегчает подключение трубопроводов, ежедневный дренаж и техническое обслуживание. Интегрированное подъемное сиденье обеспечивает быструю и надежную установку на нижнюю раму, совместимую с основными стандартами крепления железнодорожных вагонов.

Технические характеристики

НаименованиеСпецификация
МодельДвухкамерный сварной железнодорожный ресивер 11*17
Номинальный объемРабочая камера 11 л, камера снижения давления 17 л (допуск +/- 1%)
Номинальное рабочее давление600 кПа
Испытательное гидравлическое давление900 кПа
Габаритные размеры715 мм (длина) x 219 мм (внешний диаметр)
Межосевое расстояние подъемных отверстий580 мм
Основной материалУглеродистая сталь Q245R / нержавеющая сталь (опционально)
Вес нетто42 кг (углеродистая сталь) / 36 кг (нержавеющая сталь)
Стандарт исполненияСоответствует отраслевому стандарту железных дорог TB/T 1900 и международным спецификациям железнодорожных сосудов под давлением

Производительность продукта и гарантия качества

Все наши железнодорожные ресиверы проходят строгие заводские испытания, включая 100% испытание на прочность гидравлическим давлением, испытание на герметичность, неразрушающий контроль сварных швов (MT/RT) и калибровку объема. Интегрированная сварная конструкция исключает скрытые опасности утечки воздуха и структурного отказа, обеспечивая долгосрочную стабильную работу в условиях интенсивной эксплуатации на железной дороге. Каждое изделие маркируется официальной табличкой с полными производственными сертификатами, протоколами испытаний и документами по качеству для поддержки глобальной инспекции и приемки проектов.

Область применения

Этот двухкамерный сварной ресивер универсально подходит для различных железнодорожных грузовых вагонов, включая вагоны-хопперы для зерна, открытые вагоны, цистерны и другие стандартные железнодорожные транспортные средства. Это соответствующая основная часть тормозных систем типа 120, широко используемая в отечественных и международных проектах модернизации и нового строительства железных дорог, пользующаяся предпочтением у мировых поставщиков железнодорожного оборудования и инжиниринговых подрядчиков.

Услуги по индивидуальному заказу

Мы поддерживаем персонализированную настройку железнодорожных ресиверов, включая преобразование резьбовых стандартов (резьба NPT/G), регулировку размера, антикоррозийную обработку поверхности, модернизацию материалов и нанесение эксклюзивного логотипа. Предоставляем комплексные решения для глобальных закупок железнодорожных запасных частей и поддержки проектов.

Для оптовых заказов, индивидуальных параметров или сотрудничества по OEM, пожалуйста, свяжитесь с нашим отделом продаж для получения предложения.
