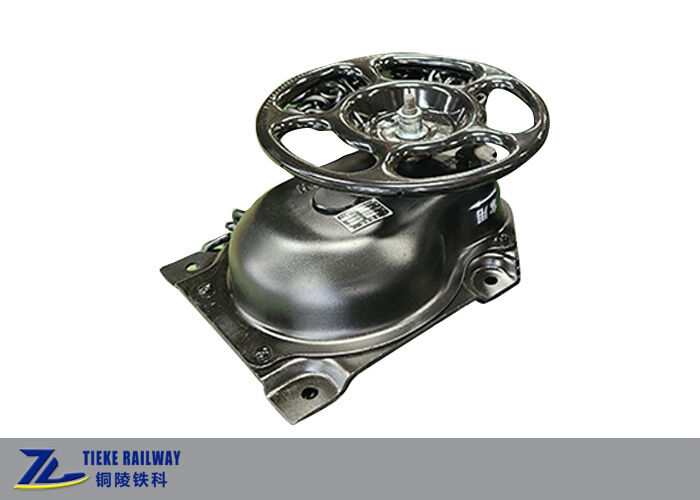

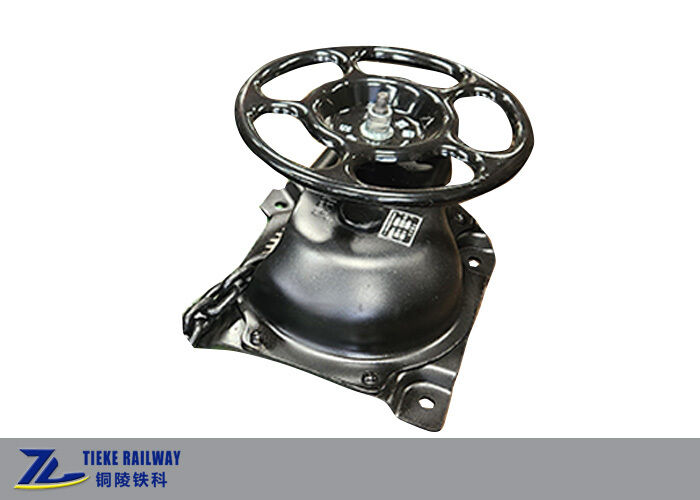

Вертикальное колесо 400 мм из литой стали с блокировкой для ручного тормозного механизма железной дороги NSW

Вертикальное колесо 400 мм из литой стали с блокировкой для ручного тормозного механизма железной дороги NSW

Ручной тормозной механизм железной дороги NSW

Вертикальное колесо в корпусе из литой стали

Механизм блокировки намотки цепи

Место происхождения:

Китай

Фирменное наименование:

Tieke

Сертификация:

ISO 9001:2015

Номер модели:

НДС

Свяжитесь с нами
Спросите цитату
Подробная информация о продукции
имя:
Машина ручного тормоза штата Новый Южный Уэльс Вертикальный колесный тормоз для грузовых железнодоро
Приложение:
Ручные тормоза для грузовых железнодорожных вагонов.
Диаметр маховика:
400 мм
Входной момент:
156 Нм
Сила выходной цепи:
>=10 кН
Измерение:
400 мм х 522 мм х 214 мм
Установка размера отверстия:
Диаметр 18 мм
Отпустите крутящий момент:
Ниже тормозного момента
Масса:
36 Kg
Условия оплаты и доставки
Количество мин заказа
Возможен торг
Цена
negotiable
Упаковывая детали
деревянные ящики
Время доставки
1-2 месяца
Условия оплаты
Т/Т, Л/К
Поставка способности
20000 наборов в год
Описание продукта

Ручной тормозной механизм типа NSW для грузовых вагонов

Ручной тормозной механизм типа NSW применим ко всем видам железнодорожных грузовых вагонов для стоянки или маневровых работ. Он состоит в основном из корпуса, основания, маховика, рукоятки регулирования скорости, приводного вала, вала намотки цепи и запирающего механизма. На маховике напечатаны указатели направления «ON» и «OFF», а на корпусе — табличка с названием.

Инструкции по эксплуатации

  • ON: Поверните рукоятку регулирования скорости в вертикальное положение, затем поверните маховик по часовой стрелке, чтобы создать и поддерживать тормозное усилие.
  • OFF: Держите рукоятку регулирования скорости неподвижной, поверните маховик против часовой стрелки примерно на 40°, и ручной тормоз будет снят. Требуемый момент для снятия составляет около 50% от входного момента при торможении.
  • Замедление: Поверните рукоятку регулирования скорости против часовой стрелки в горизонтальное положение. В это время штифтовой язычок не работает. При необходимости поверните маховик по часовой стрелке для торможения и против часовой стрелки для снятия в любое время.
  • Блокировка: Оснащен устройством блокировки тормоза, управляемым треугольным ключом. Для блокировки ручного тормоза поверните блокировочный язычок в левом нижнем углу корпуса по часовой стрелке после торможения до тех пор, пока ключ не перестанет двигаться. Поверните ключ против часовой стрелки, чтобы снять функцию блокировки.

Основные технические параметры

Диаметр маховика400 мм
Входной момент156 Н·м
Полное выходное усилие цепи≥10 кН
Размеры400 мм × 522 мм × 214 мм
Размер монтажного отверстия⌀ 18 мм
Вес36 кг

Почему выбрать Tieke Railway

Tieke Railway производит и экспортирует железнодорожные вагоны и запчасти для вагонов напрямую. Имея более чем 10-летний опыт производства железнодорожных вагонов и тележек, мы можем проектировать ручные тормозные механизмы и компоненты тележек для различных колесных пар, включая 1435 мм, 1000 мм, 1067 мм и 1520 мм. Отправьте нам свои чертежи или технические требования для точного расчета.
