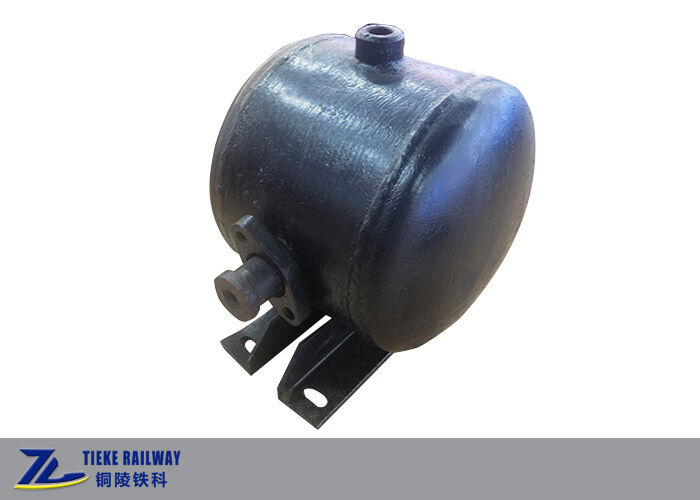

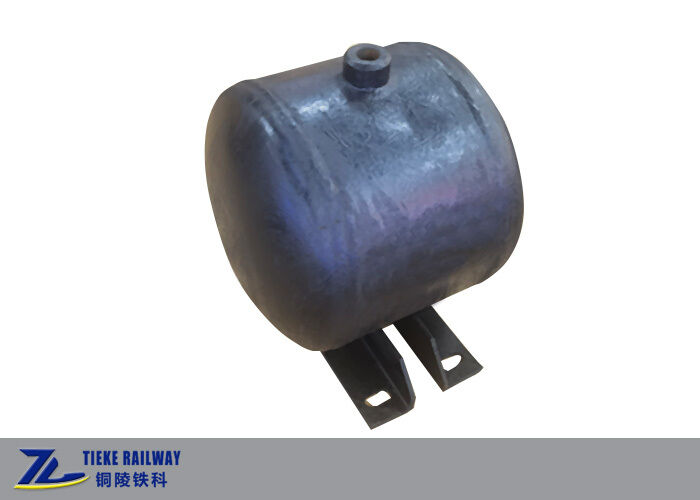

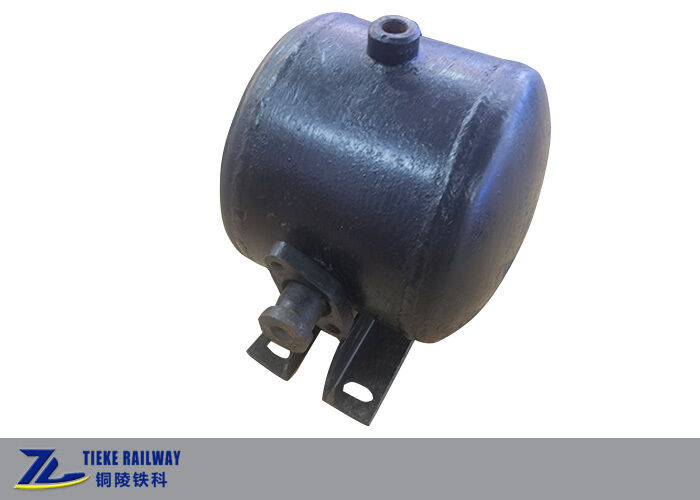

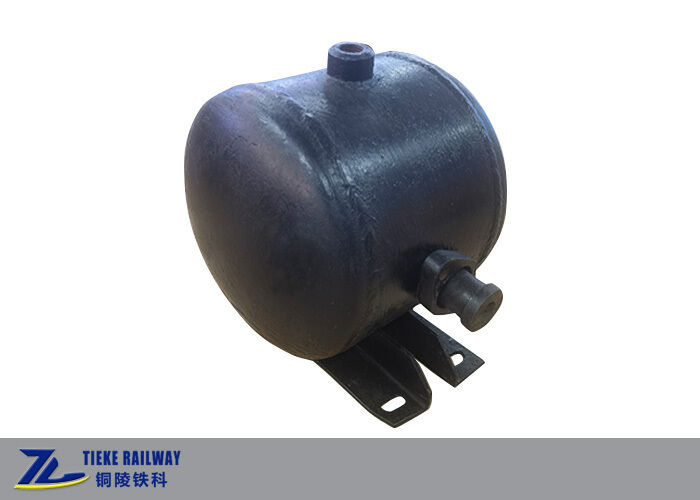

11L железнодорожный резервуар воздуха из нержавеющей стали 600 кПа для грузового вагона

11L железнодорожный резервуар воздуха из нержавеющей стали 600 кПа для грузового вагона

Воздушный резервуар 11 л из нержавеющей стали

резервуар воздушного тормоза грузового вагона

600 кПа железнодорожный воздухоблок

Место происхождения:

Китай

Фирменное наименование:

OEM Customized

Сертификация:

CRCC, EN15085

Номер модели:

11L

Свяжитесь с нами
Спросите цитату
Подробная информация о продукции
Номинальный том:
11 л.
Оцененное рабочее давление:
600 кПа (6 бар)
Гидростатическое испытательное давление:
900 кПа, выдержка давления 5 минут.
Диапазон рабочих температур:
-50 С ~ +70 С
Доступный материал:
Нержавеющая сталь, сталь углерода, алюминиевый сплав
Применимые транспортные средства:
Железнодорожные грузовые вагоны (открытые, крытые, хопперы)
Тип структуры:
Горизонтальный цилиндрический сосуд под давлением с эллиптическими головками
Представительский стандарт:
TB/T 1900-2016 Воздушный цилиндр железнодорожного транспортного средства
Условия оплаты и доставки
Количество мин заказа
10 шт.
Цена
USD 30-90 / Piece
Упаковывая детали
Деревянный ящик с антикоррозийной пленкой и противоударной пеной, морская упаковка экспортного класс
Время доставки
15-30 дней на производство, 3-7 дней на склад.
Условия оплаты
Т/Т, Л/К, Вестерн Юнион
Поставка способности
500 штук в месяц
Описание продукта

11-литровый воздушный резервуар из нержавеющей стали для тормозного бака пневматического тормоза железной дороги

Обзор продукта

11-литровый воздушный резервуар, также известный как 11-литровый ресивер или 11-литровый воздушный бак, представляет собой профессиональный сосуд под давлением, специально разработанный для систем пневматического тормоза грузовых вагонов железных дорог, идеально соответствующий тормозному контуру распределительного клапана 120. Изготовленный в строгом соответствии со стандартом TB/T 1900-2016 Цилиндр пневматического тормоза железнодорожного подвижного состава, этот воздушный бак служит основным компонентом регулирования давления в тормозных системах железнодорожного подвижного состава, широко применяемым в различных грузовых вагонах, включая открытые вагоны, крытые вагоны и хопперы.

Принимая горизонтальную цилиндрическую сварную конструкцию с эллиптическими днищами с обеих сторон, 11-литровый ресивер оснащен интегрированными опорными кронштейнами, стандартными трубопроводными интерфейсами и сливными пробками для удобной установки, подключения трубопроводов и ежедневного обслуживания. Он в основном изготовлен из высококачественной нержавеющей стали, с возможностью использования углеродистой стали и алюминиевых сплавов, отличаясь стойкостью к давлению, коррозии, низким температурам и длительным сроком службы. Строгое ежедневное техническое обслуживание, включая испытания на герметичность, обнаружение дефектов сварки, внутреннюю очистку от ржавчины и антикоррозийную обработку, а также регулярный дренаж обеспечивают стабильную долгосрочную работу.

Мы имеем более чем 20-летний опыт профессионального производства воздушных резервуаров для железных дорог. Как квалифицированный производитель, мы получили сертификацию CRCC (Китайский центр сертификации железных дорог) для поставок на национальные железные дороги и сертификацию европейской сварочной системы EN15085, соответствующую как китайским железнодорожным стандартам, так и европейским требованиям к промышленной сварке. Мы обладаем независимыми возможностями исследований, разработок и производства, поддерживая индивидуальное производство в соответствии с особыми техническими параметрами клиентов, требованиями к размерам и сценариями применения для предоставления индивидуальных решений для воздушных баков железных дорог.

Основной принцип работы (тормозная система с клапаном 120)

Этот 11-литровый воздушный бак действует как ключевой эталон регулирования давления в тормозной системе железной дороги, управляя работой распределительного клапана посредством разницы давлений между баком и магистралью поезда, что функционально отличается от вспомогательного воздушного цилиндра, который напрямую подает воздух в тормозной цилиндр. Рабочий цикл делится на четыре этапа:

  • Зарядка воздухом: Когда давление в магистрали поезда повышается, магистраль поезда подает воздух в 11-литровый воздушный резервуар через обратный клапан до выравнивания давления. Односторонняя обратная структура предотвращает обратный поток воздуха, обеспечивая стабильное внутреннее давление бака.
  • Торможение: Когда давление в магистрали поезда снижается, разница давлений между 11-литровым ресивером и магистралью поезда толкает главный поршень распределительного клапана, открывая воздушный проход, и вспомогательный воздушный цилиндр подает воздух в тормозной цилиндр для осуществления торможения транспортного средства.
  • Удержание давления: Когда давление в магистрали поезда стабильно, 11-литровый воздушный резервуар поддерживает постоянное внутреннее давление, удерживая главный поршень распределительного клапана в положении удержания давления и стабилизируя давление в тормозном цилиндре для поддержания состояния торможения.
  • Отпуск: Когда магистраль поезда снова повышает давление, главный поршень возвращается в исходное положение, тормозной цилиндр выпускает воздух для снятия торможения, и магистраль поезда автоматически пополняет воздух в воздушный резервуар для следующего рабочего цикла.

Основные технические параметры

НаименованиеТехническая спецификация
Номинальный объем11 литров
Номинальное рабочее давление600 кПа (6 бар)
Испытательное давление гидростатическим методом900 кПа, выдержка давления в течение 5 минут
Диапазон рабочих температур-50°C ~ +70°C
Доступные материалыНержавеющая сталь, углеродистая сталь, алюминиевый сплав
Применимые транспортные средстваГрузовые вагоны железных дорог (открытые вагоны, крытые вагоны, хопперы и т. д.)
Тип конструкцииГоризонтальный цилиндрический сосуд под давлением с эллиптическими днищами
Исполнительный стандартTB/T 1900-2016 Цилиндр пневматического тормоза железнодорожного подвижного состава

Стандарт контроля качества

Все наши 11-литровые воздушные резервуары / ресиверы проходят строгий заводской контроль и типовые испытания для соответствия международным стандартам безопасности железнодорожного оборудования. Предметы инспекции включают качество поверхности, допуски размеров, обнаружение дефектов сварки, ультразвуковое обнаружение дефектов сварки, испытание гидростатическим давлением, испытание на герметичность, определение объема, испытание на ударную вибрацию и испытание на адгезию краски. Эксплуатация под избыточным давлением запрещена для всех продуктов, чтобы обеспечить высокую безопасность и стабильность в условиях длительной эксплуатации на железных дорогах.

Преимущества продукта

  • Надежный контроль давления: Точно поддерживает разницу давлений в системе, обеспечивает чувствительный и стабильный отклик при торможении и отпускании.
  • Премиальный материал: Корпус из высококачественной нержавеющей стали, отличная коррозионная стойкость и стойкость к низким температурам, адаптируется к суровым условиям эксплуатации на железных дорогах.
  • Стандартизированное производство: Полностью соответствует национальным стандартам железнодорожной промышленности, унифицированные спецификации, простая установка и замена.
  • Полное испытание безопасности: 100% испытание гидростатическим давлением и на герметичность, строгий контроль качества сварки, гарантированная нулевая утечка.
  • Низкие эксплуатационные расходы: Оснащен профессиональной сливной пробкой, удобен для ежедневного дренажа и антикоррозийного обслуживания, длительный срок службы.

Для оптовых заказов, индивидуальных параметров или сотрудничества по OEM, пожалуйста, свяжитесь с нашим отделом продаж для получения предложения.
