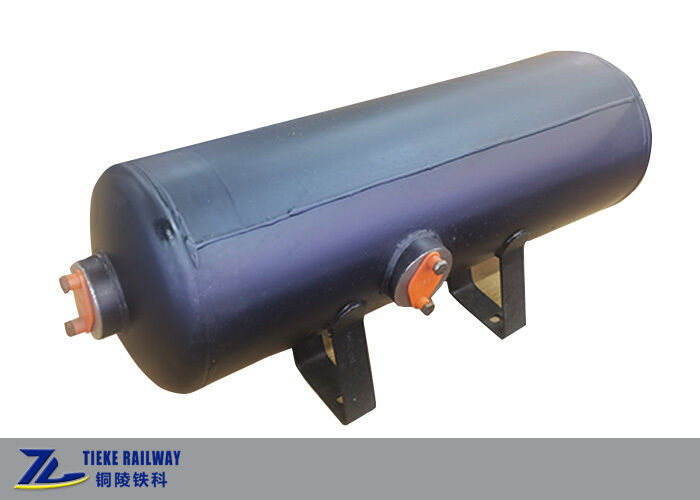

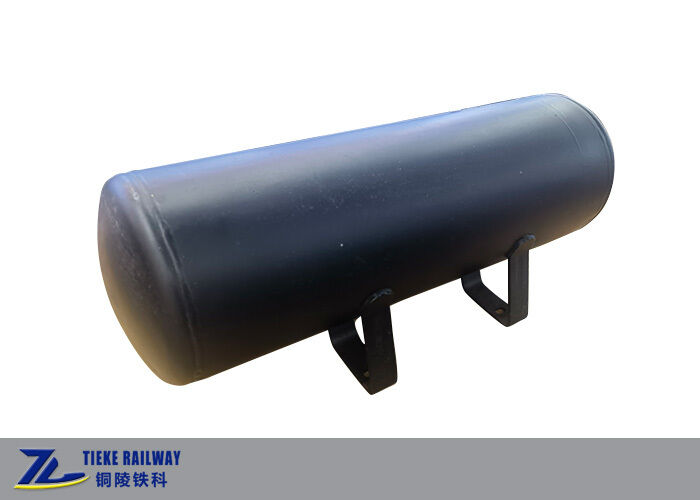

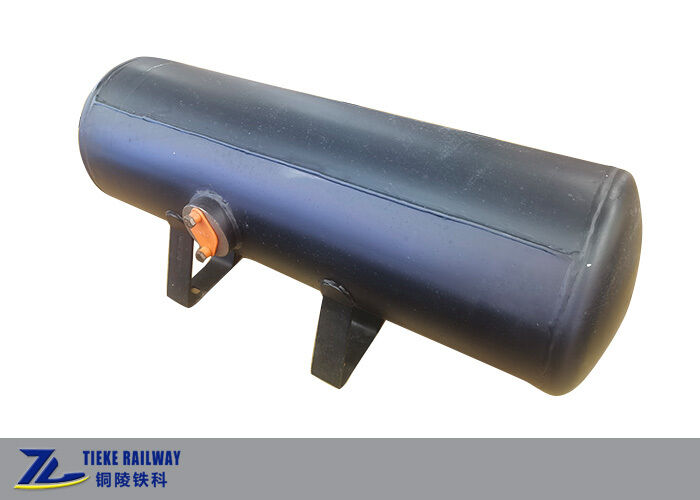

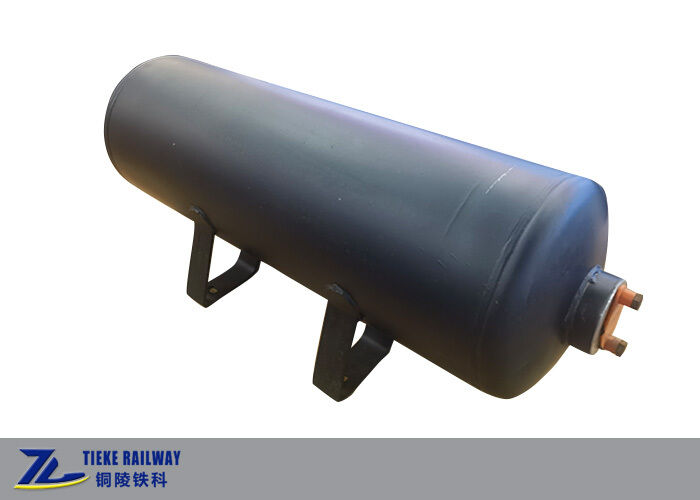

Двухкамерный резервуар воздуха 11*50 Комбинированный железнодорожный воздушный тормоз Двухкамерный резервуар воздуха

Двухкамерный резервуар воздуха 11*50 Комбинированный железнодорожный воздушный тормоз Двухкамерный резервуар воздуха

Двухкамерный воздушный резервуар 11х50

Двойной резервуар железнодорожного воздушного тормоза

Комбинированный резервуар воздушного тормоза

Место происхождения:

Китай

Фирменное наименование:

OEM Customized

Сертификация:

TB/T Standard, GB150 (EN 286 optional)

Номер модели:

11*50

Свяжитесь с нами
Спросите цитату
Подробная информация о продукции
модель:
11*50
Большой объем камеры:
50 л (дополнительный резервуар)
Малый объем камеры:
11л (рабочий резервуар)
Общая длина:
963 мм
Внешний диаметр цилиндра:
303 mm
Высота центра:
200 +/- 1 мм (от цилиндра до монтажной поверхности)
Конструкторское рабочее давление:
0,6 МПа (600 кПа)
Гидростатическое испытательное давление:
1,2 MPa
Испытательное давление на герметичность:
0,7 МПа
Материал:
Сосуд под давлением, сталь Q245R / Q345R
Структура:
Сварной стальной цилиндр с внутренней разделительной пластиной, дополнительный кронштейн для подвеск
Приложение:
Железнодорожный грузовой вагон, вагон-хоппер, пневматическая тормозная система вагона-цистерны
Применимый тип вагона:
Вагон-хоппер К3, К13; Вагон-цистерна GQ70, GN70
Стандарт проверки:
железнодорожный стандарт TB/T, GB150; EN 286 опционально
Обработка поверхности:
Пескоструйная обработка + железнодорожная антикоррозийная покраска
Аксессуары:
Сливные пробки, подъемная подвеска (опция)
Условия оплаты и доставки
Количество мин заказа
10 шт.
Цена
USD 100-600 / Piece
Упаковывая детали
Картонная коробка с белым блоком из пенопласта внутри.
Время доставки
15-30 дней на производство, 3-7 дней на склад.
Условия оплаты
Т/Т,Л/К,Вестерн Юнион
Поставка способности
500 штук в месяц
Описание продукта

Двухкамерный воздушный резервуар 11*50 Комбинированный железнодорожный тормозной воздушный резервуар

Краткое введение

Этот двухкамерный воздушный резервуар (также называемый комбинированным резервуаром, двойным резервуаром) представляет собой интегрированный сосуд под давлением, специально разработанный для тормозных воздушных систем грузовых железнодорожных вагонов. Он объединяет вспомогательный резервуар и рабочий резервуар в одном корпусе, разделенном сплошной внутренней перегородкой для обеспечения двух полностью независимых воздушных камер без газового сообщения.

Объединяя два резервуара в один узел, этот железнодорожный тормозной воздушный резервуар эффективно экономит пространство для установки под рамой, уменьшает количество соединительных трубопроводов, кронштейнов и крепежных элементов, а также снижает общий собственный вес подвижного состава. Широко применяется на железнодорожных хопперах и цистернах, таких как хопперы серии K3, K13, цистерны серии GQ70 / GN70.

Изготовлен из листовой стали для сосудов под давлением со сварными днищами. Все сварные швы проходят неразрушающий контроль. Каждая единица подвергается испытаниям гидростатическим давлением и герметичностью перед поставкой, в соответствии с требованиями к сосудам под давлением для железнодорожного подвижного состава. Опциональный подвесной кронштейн доступен для прямого монтажа на раме вагона. По индивидуальному заказу может быть поставлена покраска и антикоррозионное покрытие для морских перевозок и длительной эксплуатации на открытом воздухе.

Ключевые особенности

  • Две изолированные воздушные камеры: 50 л вспомогательный резервуар + 11 л рабочий резервуар
  • Интегрированная комбинированная конструкция, компактное размещение на раме вагона
  • Полный НК сварных швов, строгий контроль гидростатического давления и герметичности
  • Рабочее давление 0,6 МПа, подходит для стандартной тормозной воздушной системы грузовых железнодорожных вагонов
  • Опциональный подвесной кронштейн, сливные пробки и индивидуальное расположение портов
  • Соответствует железнодорожным стандартам TB/T; соответствие EN 286 доступно по запросу
  • Прочное антикоррозионное покрытие для суровых условий эксплуатации

Техническая спецификация

НаименованиеСпецификация
Наименование продуктаДвухкамерный воздушный резервуар (комбинированный резервуар)
Модель11*50
Объем камерыБольшая камера: 50 л (вспомогательный резервуар); Малая камера: 11 л (рабочий резервуар)
Общая длина963 мм
Наружный диаметр цилиндра303 мм
Высота центра (от цилиндра до монтажной поверхности)200 +/- 1 мм
Расчетное рабочее давление0,6 МПа (600 кПа)
Испытательное давление гидростатическим методом1,2 МПа
Испытательное давление на герметичность0,7 МПа
МатериалСталь для сосудов под давлением Q245R / Q345R
КонструкцияСварной стальной цилиндр с внутренней разделительной пластиной, опциональный подвесной кронштейн
ПрименениеТормозная воздушная система грузовых железнодорожных вагонов, хопперов, цистерн
Применимый тип вагонаХоппер K3, K13; цистерна GQ70, GN70
Стандарт инспекцииЖелезнодорожный стандарт TB/T, GB150; EN 286 опционально
Обработка поверхностиПескоструйная обработка + железнодорожная антикоррозионная краска
АксессуарыСливные пробки, подъемный кронштейн (опционально)

Для оптовых заказов, индивидуальных параметров или сотрудничества по OEM, пожалуйста, свяжитесь с нашим отделом продаж для получения предложения.
