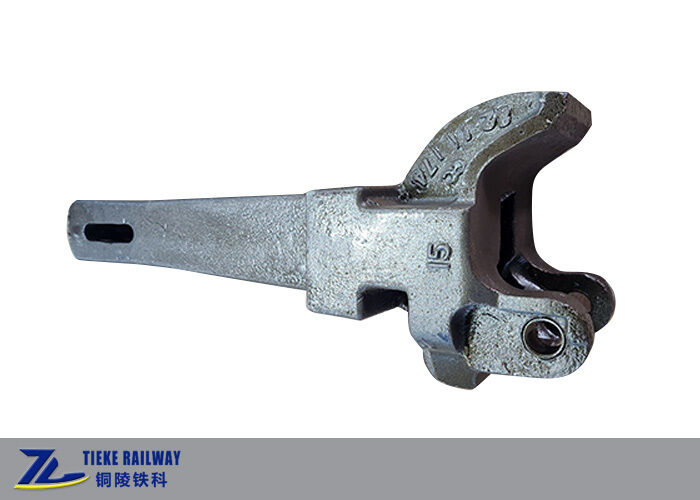

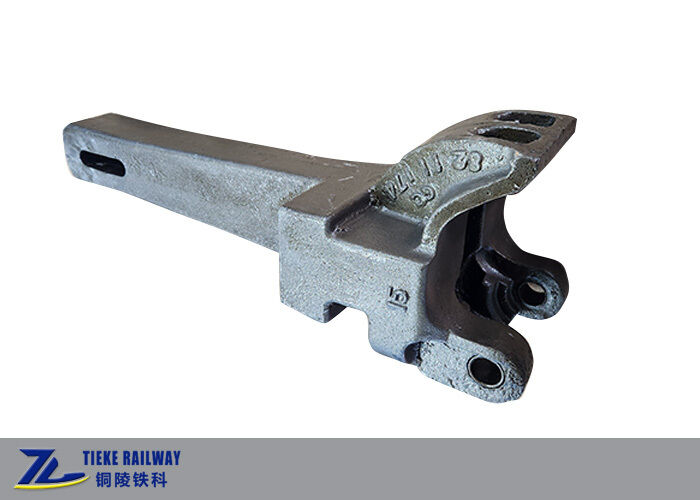

Автосцепка №15 для пассажирских вагонов железной дороги, нижнего действия, литая сталь

Автосцепка №15 для пассажирских вагонов железной дороги, нижнего действия, литая сталь

Сцепка №15 для пассажирских вагонов железной дороги

Автосцепка нижнего действия

Литая стальная сцепка TB T3046

Место происхождения:

Китай

Фирменное наименование:

Tieke

Сертификация:

TB/T 3046

Номер модели:

№15

Свяжитесь с нами
Спросите цитату
Подробная информация о продукции
имя:
Автоматическая сцепка для пассажирских вагонов № 15
Приложение:
Пассажирские вагоны обыкновенной скоростной железной дороги (22, 25Г, 25К, 25Т)
Тип актерского мастерства:
Нижнее действие
Стандартный:
ТБ/Т 3046
Структура:
Головка муфты, полый хвостовик коробчатого сечения, хвостовик муфты
Клиренс закрытой позиции:
112-122 мм между поворотным кулаком и губкой сцепки
Полный зазор открытой позиции:
220-235 мм
Материал:
Литая сталь (класс C QG-C3 для высокопрочной версии 15X)
Растягивающая нагрузка разрушения:
>=2256 кН
Соответствующий буфер:
Буфер большой емкости типа G1
Совместимость муфт:
Взаимозаменяем с грузовым сцепным устройством №13.
Максимальная скорость:
До 160 км/ч
Условия оплаты и доставки
Количество мин заказа
Возможен торг
Цена
negotiable
Упаковывая детали
Деревянные случаи или паллет
Время доставки
1-2 месяца
Условия оплаты
Т/Т, Л/К
Поставка способности
5000 комплектов в год
Описание продукта

Автосцепка №15 для пассажирских вагонов

Сцепка №15 является традиционной основной автосцепкой для пассажирских вагонов широкой колеи в Китае. Это сцепка нижнего действия, широко используемая на обычных пассажирских вагонах, таких как 22, 25G, 25K и 25T, и она может сцепляться со сцепкой №13, используемой на локомотивах и грузовых вагонах.

Корпус сцепки состоит из трех основных частей: головки сцепки, хвостовика сцепки и хвостовой части сцепки. Головка состоит из зева, замка зева, выбрасывателя зева и устройства предотвращения подъема нижнего стопорного штифта (нижнего действия, отцепляется снизу сцепки). Хвостовик представляет собой полый ящичный профиль, который передает продольные тяговые и ударные нагрузки, а хвостовая часть соединяется с серьгой сцепки, опорной плитой и буфером.

Три рабочих положения

  • Закрытое положение: после сцепки замок зева опускается и фиксирует зев для нормальной тяги. Расстояние между зевом и внутренней стороной челюсти сцепки составляет 112-122 мм.
  • Открытое положение: подъем нижнего стопорного штифта поднимает замок зева, позволяя отцепить вагон.
  • Полностью открытое положение: дальнейший подъем выбрасывателя зева полностью открывает зев для сцепки. Расстояние между зевом и внутренней стороной челюсти сцепки составляет 220-235 мм.

Основные технические параметры

ПрименениеПассажирские вагоны обычного скоростного режима (22, 25G, 25K, 25T)
Тип действияНижнее действие
СтандартTB/T 3046
МатериалЛитая сталь (класс C QG-C3 для 15X)
Предельная прочность на растяжение при разрушении≥2256 кН
Зазор в закрытом положении112-122 мм
Зазор в полностью открытом положении220-235 мм
Совместимый буферБуфер большой емкости типа G1
Совместимость сцепкиВзаимозаменяема со сцепкой №13
Максимальная скоростьДо 160 км/ч

Доступные варианты: сцепка 15A с малым зазором (уменьшенный зазор в отверстии хвостового штифта сцепки для снижения продольных ударов, широко используется на 25K/25T), высокопрочная сцепка 15X (литая сталь класса C, предел прочности при разрушении ≥2256 кН, для квази-высокоскоростных пассажирских вагонов и некоторых пассажирских локомотивов) и другие высокопрочные версии 15C / 15T.

Неприменимо к: высокоскоростным электропоездам, которые используют сцепки с герметичным замком вместо сцепки №15.

Почему выбрать Tieke Railway

Tieke Railway производит и экспортирует железнодорожные вагоны и запчасти для вагонов напрямую, имея более чем 10-летний опыт. Мы можем поставлять сцепки, поглощающие аппараты, серьги и полные сцепные буферные устройства для различных стандартов. Отправьте нам ваши чертежи или технические требования для точного расчета.
